    RFO-T1/R1

    RFO-T1/R1
    Antennenglasfasermodul | hdg-wireless.de

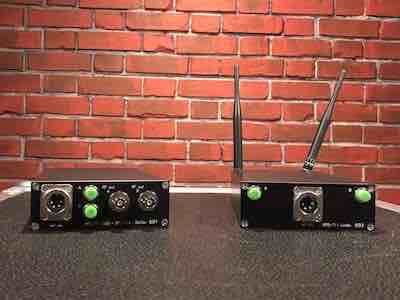

    Für außergewöhnlichen Anforderungen im UHF-Bereich sind die HF-Diversity-Glasfasermodule RFO-T1 und RFO-R1 gebaut worden.
    Kabellängen, die bei Antennenkabeln der begrenzende Faktor darstellen, spielen keine Rolle mehr. Antennen können an den unterschiedlichsten Orten positioniert werden, die unter normalen Umständen nur mit -teils erheblichen- Aufwand realisiert werden. Dabei wird das HF-Signal über Singlemodefasern verlustfrei zur Empfangsanlage übermittelt.

    (Quelle: hdg-wireless.de)

    Hauptmerkmale:

  • Diversity-Antennen-Glasfasermodul zum Übertragen von HF-Signalen über Glasfaserkabel.
  • RFO-T1: Transmitter-Modul, RFO-R1: Receiver-Modul
  • Ermöglicht das dämpfungsfreie Absetzen von Antennen weit über die üblichen Antennen-Kabellängen hinaus. Theoretisch sind verlustfreie Glasfaser-Längen von 10 km realisierbar.
  • Am RFO-T1 (Transmitter-Modul) lassen sich, wie man es auch vom Mikrofon-Empfänger her kennt, Antennenkabel mit abgesetzten Antennen anschließen.
  • Besonders geeignet für Produktionen, an denen die Empfänger nicht in der Nähe des Empfangsbereichs stehen können. Zum Beispiel in Studio-Komplexen mit Anbindung an einen Technikraum, an Rennstrecken, bei eingebauten Empfangsanlagen im Übertragungswagen uvm.,
  • Breitbandige Ausführung
  • Spritzwassergeschütztes Metallgehäuse
  • Umgehung von Kabeldämpfung

    • Datenblatt¹:

  • Frequenzband: UHF (400-900 MHz)
  • Betriebszeit (Akku): [in Arbeit]*
  • Glasfaser-Schnittstelle: FC/APC
  • Glasfasertyp: Singlemode
  • Stehwellenverhältnis: 1 : 1,5 (VSWR)
  • 1-dB-Kompressionspunkt (Input): 2 dBm (typ., @ 500 MHz)
  • IP3 (Input): 14 dBm (typ., @ 500 MHz)
  • Rauschzahl: 23 dBm (@ 500 MHz)
  • HF-Schnittstelle (Antenne): BNC, 50 Ω
  • Verstärkung: 0 dB, nominal
  • Booster: [in Arbeit]*
  • Abmessungen: 200 x 120 x 42 mm
  • Leistungsaufnahme: RFO-T1: 1,1 W, RFO-R1: 0,8 W
  • Versorgungsspannung: 11-13 VDC, 12 VDC nominal
  • Strom-Schnittstelle: XLR-4

    • Fenster schließen

    ¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.

    [...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
