SSB
Antennenkabel

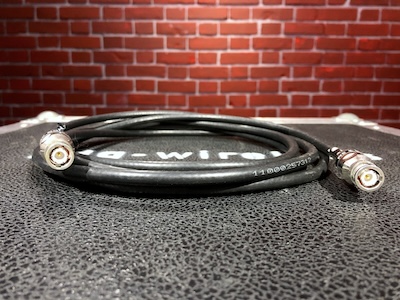

Aircell 7
Antennenkabel | SSB
Aircell 7 ist ein hochflexibles Koaxialkabel für den Frequenz- bereich bis 6 GHz. Die im Verhältnis zum Durchmesser sehr niedrige Dämp- fung und der kleine Biegeradius machen den Einsatz für viele Anwendungen in der Hochfrequenztechnik interessant und empfehlenswert.
(Quelle: ssb.de)
Hauptmerkmale:
● Frequenzbereich bis 6 GHz
● 19-drahtige Kupferlitze
● UV-beständig
● verlustarmes PE-LLC-Dielektrikum mit einem Gasanteil von über 70 %
● Schirmungsmaß >90 dB/GHz
● ∅ 7,3mm
● hochflexibles Koaxialkabel
● 50 Ω
● Geringe Dämpfung un kleiner Biegeradius
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
| Datenblatt¹ |
|
|
|
|
|
|
|
|
|
|
|
|
| Bezeichnung | Aircell 7 | Ecoflex10 | H 2010 | H 2010 | H 2010 | H 2010 | HIGHFLEXX 7 (UltraFlex7) | HIGHFLEXX 7 (UltraFlex7) | Hyperflex 5 | Hyperflex 5 | RG 58 CU | SMA-SMA90/LMR100/0.5 |
| Hersteller | SSB | SSB | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | Messi-Paoloni | diverse | BSRF |
| Frequenzband | UHF (1-6000 MHz) ← 5999 MHz → | UHF (1-6000 MHz) ← 5999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → | UHF (1-6000 MHz) ← 5999 MHz → | UHF (1-6000 MHz) ← 5999 MHz → | UHF (1-3000 MHz) ← 2999 MHz → | UHF (1-8000 MHz) ← 7999 MHz → |
| Konstruktionsprinzip | doppeltgeschirmtes Koaxialkabel mit 70 % Gasanteil im Dielektrikum | doppeltgeschirmtes Koaxialkabel mit 70 % Gasanteil im Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel mit dreischichtigem Dielektrikum | einfachgeschirmtes Koaxialkabel mit einschichtigem Dielektrikum | doppeltgeschirmtes Koaxialkabel |
| Nennimpedanz | 50 Ω (± 2) | 50 Ω (± 2) | 50 Ω (± 3) | 50 Ω (± 3) | 50 Ω (± 3) | 50 Ω (± 3) | 50 Ω (200 MHz; ± 3) | 50 Ω (200 MHz; ± 3) | 50 Ω (200 MHz; ± 3) | 50 Ω (200 MHz; ± 3) | 50 Ω (± 3) | 50 Ω |
| Schutzmantel | PVC schwarz, UV-stabilisiert | PVC, UV-stabilisiert | PVC, hoch flexibel, ∅ 10,2 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 10,2 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 10,2 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 10,2 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 7,3 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 7,3 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 5,4 mm ± 0,15 mm UV-resistent | PVC, hoch flexibel, ∅ 5,4 mm ± 0,15 mm UV-resistent | 4,95 mm PVC ± 0,2 | k.A. [FRPE, PVC] |
| Widerstand (DC, Innenleiter) | ≤ 9,0 Ω/km | ≤ 3,5 Ω / km | 3,2 Ω / km | 3,2 Ω / km | 3,2 Ω / km | 3,2 Ω / km | 7,3 Ω / km | 7,3 Ω / km | 14 Ω / km | 14 Ω / km | 36,5 Ω/km | 266 Ω / km |
| Widerstand (DC, Aussenleiter) | 8,7 Ω/km | 6,6 Ω / km | 9,2 Ω / km | 9,2 Ω / km | 9,2 Ω / km | 9,2 Ω / km | 8,8 Ω / km | 8,8 Ω / km | 11 Ω / km | 11 Ω / km | 15 Ω/km | 31,2 Ω / km |
| Kapazität | 78 nF/km | 78 nF /km [78 pF /m] | 78 pF / m | 78 pF / m | 78 pF / m | 78 pF / m | 75 pF / m | 75 pF / m | 74 pF /m ± 2 | 74 pF /m ± 2 | 100 pF/m | 101,1 pF /m |
| Verkuerzungsfaktor | 0,85 [85 %] | 0,85 [85 %] | 83 % | 83 % | 83 % | 83 % | 83 % | 83 % | 88 % | 88 % | 0,66 (66 %) | 5,05 nS/m (Delay) |
| Dämpfung (400 MHz) | 432 MHz: 12,92 dB (typ.; dB / 100 m) | 432 MHz: 8,46 dB (typ.; dB / 100 m) | 400 MHz: 8,35 dB (nominal; dB / 100 m) | 400 MHz: 8,35 dB (nominal; dB / 100 m) | 400 MHz: 8,35 dB (nominal; dB / 100 m) | 400 MHz: 8,35 dB (nominal; dB / 100 m) | 400 MHz: 11,8 dB (nominal; dB / 100 m) | 400 MHz: 11,8 dB (nominal; dB / 100 m) | 400 MHz: 16,3 dB (nominal; dB / 100 m) | 400 MHz: 16,3 dB (nominal; dB / 100 m) | 440 MHz: 33 dB/100m | 450 MHz: 51,9 dB (dB / 100 m) |
| Dämpfung (800 MHz) | 800 MHz: 18,05 dB (typ.; dB / 100 m) | 800 MHz: 11,88 dB (typ.; dB / 100 m) | 800 MHz: 12,17 dB (nominal; dB / 100 m) | 800 MHz: 12,17 dB (nominal; dB / 100 m) | 800 MHz: 12,17 dB (nominal; dB / 100 m) | 800 MHz: 12,17 dB (nominal; dB / 100 m) | 800 MHz: 17,1 dB (nominal; dB / 100 m) | 800 MHz: 17,1 dB (nominal; dB / 100 m) | 800 MHz: 23,4 dB (nominal; dB / 100 m | 800 MHz: 23,4 dB (nominal; dB / 100 m) | 45,8 dB/100m | 900 MHz: 74,9 dB (dB / 100 m) |
| Biegeradius | 60 mm | 80 mm | 80 mm | 80 mm | 80 mm | 80 mm | 68 mm | 68 mm | 50 mm | 50 mm | 25 mm | |
| Verlegeradius | 30 mm | 40 mm | 40 mm | 40 mm | 40 mm | 40 mm | 34 mm | 34 mm | 25 mm | 25 mm | ||
| Innenleiter | 19-adrige Litze aus sauerstoffarmem Kupfer, ∅ 1,9 mm (19 × 0,38 mm, 14 AWG) | Kupferlitze, verseilt, 7 x 1 mm, ∅ 2,85 mm | reines Kupfer 99,99%, 7 x 1,0 mm, ∅ 2,9 mm ± 0,05 | reines Kupfer 99,99%, 7 x 1,0 mm, ∅ 2,9 mm ± 0,05 | reines Kupfer 99,99%, 7 x 1,0 mm, ∅ 2,9 mm ± 0,05 | reines Kupfer 99,99%, 7 x 1,0 mm, ∅ 2,9 mm ± 0,05 | Kupferlitze, blank, 19 x 0,38 mm, ∅ 1,85 mm ± 0,05 | Kupferlitze, blank, 19 x 0,38 mm, ∅ 1,85 mm ± 0,05 | Kupferlitze, blank, 19 x 0,29 mm, ∅ 1,4 mm ± 0,05 (reines Kupfer 99,9 %) | Kupferlitze, blank, 19 x 0,29 mm, ∅ 1,4 mm ± 0,05 (reines Kupfer 99,9 %) | 19 x 0,18 mm CU SN (Kupfer verzinnt) | Solid BCCS - Bare Copper Covered Steel |
| Dielektrikum | geschäumtes Zell-Polyethylen (PE) mit Haut | geschäumtes Zell-Polyethylen (PE) mit Haut | dreischichtiges phys. Zell PE, PEG ∅ 7,3 mm | dreischichtiges phys. Zell PE, PEG ∅ 7,3 mm | dreischichtiges phys. Zell PE, PEG ∅ 7,3 mm | dreischichtiges phys. Zell PE, PEG ∅ 7,3 mm | dreischichtige Isolierung ∅ 5 mm | dreischichtige Isolierung ∅ 5 mm | dreischichtige Isolierung, PE, FPE ∅ 3,7 mm | dreischichtige Isolierung, PE, FPE ∅ 3,7 mm | 2,95 mm PE ± 0,1 | Solid PE |
| Außenleiter (1) | Kupferfolie, überlappen | Kupferfolie, überlappend | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | Kupferfolie, kunststoff beschichtet CU-PET | --- | Aluminum Tape |
| Außenleiter (2) | Kupfergeflecht, Bedeckungsgrad 85% | Kupfergeflecht, Bedeckungsgrad 75% | Kupfergeflecht, Bedeckungsgrad 71%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 71%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 71%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 71%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 83%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 83%, 144 Drähte | Kupfergeflecht, Bedeckungsgrad 88%, 120 Drähte | Kupfergeflecht, Bedeckungsgrad 88%, 120 Drähte | Kupfergeflecht verzinnt, Bedeckungsgrad 94%, 144 x 0,1 mm | Tinned Copper [verzinntes Kupfer] |
| Abmessungen | ∅ 7,3 mm, ± 0,2 mm Länge: 3m | ∅ 10 mm, ± 0,2 mm Länge: 5m | ∅ 10,3 mm, ± 0,15 mm\n Länge: 50m | ∅ 10,3 mm, ± 0,15 mm Länge: 25m | ∅ 10,3 mm, ± 0,15 mm Länge: 10m | ∅ 10,3 mm, ± 0,15 mm Länge: 15m | ∅ 7,3 mm, ± 0,15 mm Länge: 10m | ∅ 7,3 mm, ± 0,15 mm Länge: 10m | ∅ 5,4 mm, ± 0,15 mm Länge: 5m | ∅ 5,4 mm, ± 0,15 mm Länge: 5m | ∅ 5mm, ± 0,1 mm\n Länge: 0,25m | ∅ 2,8 mm, Länge: 0,5 m |
| Gewicht | 70 kg / km | 129 kg / km [ca. 0,65 kg] | 130 kg / km [ca. 6,5kg zzgl. Trommel: 4kg] | 130 kg / km [ca. 3,25] | 130 kg / km [ca. 1,3] | 130 kg / km [ca. 1,95] | 70 kg / km [ca. 0,7 kg] | 70 kg / km [ca. 0,7 kg] | 42 kg / km [ca. 0,21 kg] | 42 kg / km [ca. 0,21 kg] | 37,3 kg/km [20 kg/km (Kupferzahl)] | 14 kg / km |
