NEUTRIK
XLR-Connector

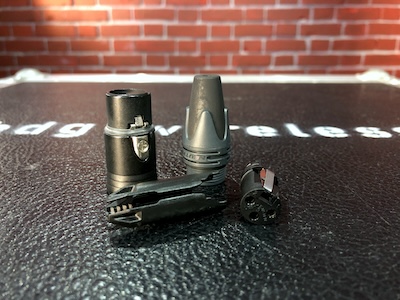

NC3FXX-BAG
XLR3-Kabelbuchse [f] | Neutrik
3-polige Kabelbuchse mit schwarz-verchromtem Gehäuse und Silber beschichteten Kontakten.
Die XX Serie ist die nächste Generation des weltweit akzeptierten Standards von XLR Kabelsteckern. Der Nachfolger der X Serie bietet verschiedene neue Features, die den Stecker noch verlässlicher machen. Die Kabelstecker sind nun einfacher zu montieren, die Kontakte sind noch robuster und auch die Kabelzugentlastung wurde verbessert.
(Quelle: Neutrik.com)
Hauptmerkmale:
● Einzigartiger female Käfigkontakt verringert den Kontaktwiderstand und erhöht die Leitfähigkeit bei geringerem Verschleiss des Gegenkontaktes.
● Female Kontakt mit Lötstopp verhindert, dass Lot in den Steckbereich fließt.
● Kabelbuchse mit ergonomischer und grösserer Verriegelungsklinke für einfachere Handhabung und Bedienung.
● Zusätzlicher Erdungskontakt für beste Gehäuseverbindung.
● Schlankes und ergonomisches Design - hochwertig und handlich.
● Verbesserte Spannzangenkonstruktion erhöht nochmals die Auszugskraft und vereinfacht die Montage.
● Kabeltülle mit Polyurethan Knickschutz schützt das Kabel am Steckerende gegen Biegestress.
● Farbcodierungs- und Markierungsmöglichkeiten mittels farbigen Ringen und Spannhülsen.
● Schlankes und ergonomisches Design - hochwertig und handlich.
Datenblatt¹:
¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.
[...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.
| Datenblatt¹ |
|
|
|
|
| Bezeichnung | NC3FXX | NC3FXX-BAG | NC3MXX | NC3MXX-BAG |
| Hersteller | Neutrik | Neutrik | Neutrik | Neutrik |
| Audioschnittstelle (Input) | XLR3 | XLR3 | ||
| Konstruktionsprinzip | 3polige XLR-Kabelbuchse (female) | 3polige XLR-Kabelbuchse (female) | 3poliger XLR-Kabelstecker (male) | 3poliger XLR-Kabelstecker (male) |
| Leiterquerschnitt | max. 2.5 mm2 (max. 14 AWG) | max. 2.5 mm2 (max. 14 AWG) | max. 2.5 mm2 (max. 14 AWG) | max. 2.5 mm2 (max. 14 AWG) |
| Leiterwiderstand | ≤ 3 mΩ | ≤ 3 mΩ | ≤ 3 mΩ | ≤ 3 mΩ |
| Kapazität | ≤ 4 pF (zwischen Kontakten) | ≤ 4 pF (zwischen Kontakten) | ≤ 4 pF (zwischen Kontakten) | ≤ 4 pF (zwischen Kontakten) |
| Nennspannung | < 50 V | < 50 V | < 50 V | < 50 V |
| Abmessungen | 3.5 - 8.0 mm | 3.5 - 8.0 mm | 3.5 - 8.0 mm | 3.5 - 8.0 mm |
