SHURE
Microphone & In-Ear-Monitoring

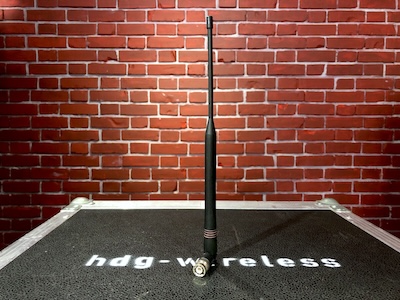

UA8 [626-698MHz]
UA8 [626-698MHz]
Passive - Rundstrahlantenne | Shure

Lambda 1/2 Rundstrahl-Antenne mit BNC Stecker. Durch das drehbare Gelenk kann die Antenne individuell ausgerichtet werden und erlaubt so ein optimales Setup.

(Quelle: Shure.com)

Hauptmerkmale:

● Halbwellen-Dipol (λ/2)

● Sende- und Empfangsantenne

● absetzbar

Datenblatt¹:

  • Frequenzband: UHF (626 - 698 MHz)
  • Richtcharakteristik: Rundstrahler
  • Öffnungswinkel: [360°, axial]*
  • Konstruktionsprinzip: passive Rundstrahlantenne
  • Nennimpedanz: 50 Ω
  • HF-Schnittstelle (Antenne): BNC, 50 Ω
  • Abmessungen: 15mm ∅ x 350 mm

    • ¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.

    [...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.


        Datenblatt¹  A 1031-U | Sennheiser A 2003 UHF | Sennheiser A 5000-CP | Sennheiser AD 1800 | Sennheiser AD 3700 | Sennheiser ADP UHF | Sennheiser HA 4540 | Professional Wireless Systems HA 8089 | Professional Wireless Systems PA805SWB | Shure UA8 [470-636MHz] | Shure UA8 [626-698MHz] | Shure UA860SWB | Shure UA874WB | Shure
    Bezeichnung A 1031-U A 2003 UHF A 5000-CP AD 1800 AD 3700 ADP UHF HA 4540 HA 8089 PA805SWB UA8 [470-636MHz] UA8 [626-698MHz] UA860SWB UA874WB
    HerstellerSennheiserSennheiserSennheiserSennheiserSennheiserSennheiserProfessional Wireless SystemsProfessional Wireless SystemsShureShureShureShureShure
    FrequenzbandUHF (470-960 MHz)
    ← 490 MHz →    		UHF (450-960 MHz)
    ← 510 MHz →    		UHF (450-960 MHz)
    ← 510 MHz →    		UHF (1800-2400 MHz)
    ← 600 MHz →    		UHF (470-866 MHz)
    ← 396 MHz →    		UHF (470-1075 MHz)
    ← 605 MHz →    		UHF (460-900 MHz)
    ← 440 MHz →    		UHF (460-900 MHz)
    ← 440 MHz →    		UHF (470-952 MHz)
    ← 482 MHz →    		UHF (470-636 MHz)
    ← 166 MHz →    		UHF (626 - 698 MHz)
    ← 72 MHz →    		UHF (470-1100 MHz)
    ← 630 MHz →    		UHF (470-900 MHz)
    ← 430 MHz →
    Richtcharakteristikkugelförmig (omnidirektional)Richtantenne (direktional)helicalRichtantenne (direktional)Richtantenne (direktional)Richtantenne (direktional)helicalhelicallinear, niereförmigRundstrahlerRundstrahlerRundstrahlerRichtantenne (direktional)
    HF-Schnittstelle (Antenne)BNC, 50 ΩBNC, 50 ΩN, 50 Ω (Adapter auf BNC inkl.)BNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 Ω
    Öffnungswinkel[360°]*+/- 50° (100°)± 40°, (3dB-Keulenbreite)+/- 50° (100°)+/- 50° (100°)+/- 50° (100°)3 dB Keulenbreite 72°3 dB Keulenbreite 63°3 dB Keulenbreite 100°[360°, axial]*[360°, axial]*[360°, axial]*+/- 35° (70°)
    Konstruktionsprinzippassive Rundstrahlantennepassive Richtantennepassive Helixantennepassive, logarithmisch periodische Richtantenneaktive, logarithmisch periodische Richtantennepassive Richtantennepassive Helix-Antennepassive Helix-Antennepassive Richtantennepassive Rundstrahlantennepassive Rundstrahlantennepassive Rundstrahlantenneaktive, logarithmisch periodische Richtantenne
    Nennimpedanz50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω
    Verstärkung-------------3 dB (Bypass-Einstellung), 5 dB, 10 dB, 15d B; -6 dB ohne Fremdspeisung---------------------12 dB, 6 dB, 0 dB, -6 dB
    Abmessungenca. 26 cm (Länge)258 x 273 x 35 mm417 x 320 mm180 x 1920 x 22 mm329 x 322 x 24 mm319 x 310 x 34 mm346 x 346 x 140 mm346 x 346 x 337 mm334 x 378 x 27 mm15mm ∅ x 350 mm15mm ∅ x 350 mm39 ∅ x 284 mm316 x 359 x 36 mm
