SHURE
Microphone & In-Ear-Monitoring



UA874WB
UA874WB
Aktive - Richtantenne | Shure

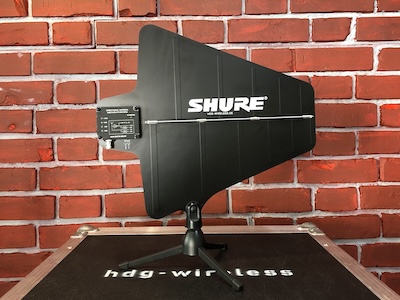

Die Shure UA874 ist eine aktive, logarithmisch-periodische Richtantenne. Im Vergleich mit einer Rundstrahlantenne bietet die UA874 einen verbesserten Empfang des gewünschten Erfassungsbereichs und eine stärkere Unterdrückung von HF-Signalen außerhalb des Erfassungsbereichs. Ein integrierter Verstärker und vier Gain-Einstellungen gleichen unterschiedlich starke Signalverluste des Koaxialkabels aus. Die UA874 kann auf einem Mikrofonstativ angebracht werden, von der Decke herab hängen oder mit dem integrierten schwenkbaren Stativhalter an einer Wand befestigt werden.

(Quelle: Shure.com)

Hauptmerkmale:

● Aktive, direktionale Antenne mit integriertem Vorverstärker für verbesserten Funkempfang.

● logarithmisch-periodische Richtantenne.

● Ein integriertes Gewinde erlaubt die Montage auf Stative.

● Rauscharmer Signalverstärker kompensiert die Dämpfung im Koaxialkabel.

● Kompatibel mit Shure-Drahtlosempfängern und Antennensplittersystemen, die eine Vorspannung von 10–15 V (Gleichspannung) bereitstellen.

● Eingangsempfindlichkeit (Gain)-Schalter mit vier Stellungen.

● Shure-Qualität, -Robustheit und -Zuverlässigkeit.

Datenblatt¹:

  • Frequenzband: UHF (470-900 MHz)
  • Richtcharakteristik: Richtantenne (direktional)
  • Öffnungswinkel: +/- 35° (70°)
  • Antennengewinn: 7,5 dBi
  • Konstruktionsprinzip: aktive, logarithmisch periodische Richtantenne
  • Nennimpedanz: 50 Ω
  • HF-Schnittstelle (Antenne): BNC, 50 Ω
  • Verstärkung: 12 dB, 6 dB, 0 dB, -6 dB
  • Abmessungen: 316 x 359 x 36 mm
  • Gewicht: 317 g
  • Information (1): Die Antenne funktioniert nicht ohne Vorspannung von 10-15 V Gleichspannung. Die Versorgungsspannung ist auch bei („passiven“) Gain-Einstellungen von -6 dB und 0 dB erforderlich.

    • Fenster schließen

    ¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.

    [...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.

    UA874WB
    UA874WB
        Datenblatt¹  A 1031-U | Sennheiser A 2003 UHF | Sennheiser A 5000-CP | Sennheiser AD 1800 | Sennheiser AD 3700 | Sennheiser ADP UHF | Sennheiser HA 4540 | Professional Wireless Systems HA 8089 | Professional Wireless Systems PA805SWB | Shure UA8 [470-636MHz] | Shure UA8 [626-698MHz] | Shure UA860SWB | Shure UA874WB | Shure
    Bezeichnung A 1031-U A 2003 UHF A 5000-CP AD 1800 AD 3700 ADP UHF HA 4540 HA 8089 PA805SWB UA8 [470-636MHz] UA8 [626-698MHz] UA860SWB UA874WB
    HerstellerSennheiserSennheiserSennheiserSennheiserSennheiserSennheiserProfessional Wireless SystemsProfessional Wireless SystemsShureShureShureShureShure
    FrequenzbandUHF (470-960 MHz)
    ← 490 MHz →    		UHF (450-960 MHz)
    ← 510 MHz →    		UHF (450-960 MHz)
    ← 510 MHz →    		UHF (1800-2400 MHz)
    ← 600 MHz →    		UHF (470-866 MHz)
    ← 396 MHz →    		UHF (470-1075 MHz)
    ← 605 MHz →    		UHF (460-900 MHz)
    ← 440 MHz →    		UHF (460-900 MHz)
    ← 440 MHz →    		UHF (470-952 MHz)
    ← 482 MHz →    		UHF (470-636 MHz)
    ← 166 MHz →    		UHF (626 - 698 MHz)
    ← 72 MHz →    		UHF (470-1100 MHz)
    ← 630 MHz →    		UHF (470-900 MHz)
    ← 430 MHz →
    Richtcharakteristikkugelförmig (omnidirektional)Richtantenne (direktional)helicalRichtantenne (direktional)Richtantenne (direktional)Richtantenne (direktional)helicalhelicallinear, niereförmigRundstrahlerRundstrahlerRundstrahlerRichtantenne (direktional)
    HF-Schnittstelle (Antenne)BNC, 50 ΩBNC, 50 ΩN, 50 Ω (Adapter auf BNC inkl.)BNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 ΩBNC, 50 Ω
    Öffnungswinkel[360°]*+/- 50° (100°)± 40°, (3dB-Keulenbreite)+/- 50° (100°)+/- 50° (100°)+/- 50° (100°)3 dB Keulenbreite 72°3 dB Keulenbreite 63°3 dB Keulenbreite 100°[360°, axial]*[360°, axial]*[360°, axial]*+/- 35° (70°)
    Antennengewinn[2,15 dBi]*4 dB [6,15 dBi]*min. 8 dBi (@650 MHz)4 dBd, 6 dBi3 dB, 5 dBityp. 5 dB7-9 dBi typisch10-12 dBi typisch6,5 dBi typisch[2,15 dBi]*7,5 dBi
    Konstruktionsprinzippassive Rundstrahlantennepassive Richtantennepassive Helixantennepassive, logarithmisch periodische Richtantenneaktive, logarithmisch periodische Richtantennepassive Richtantennepassive Helix-Antennepassive Helix-Antennepassive Richtantennepassive Rundstrahlantennepassive Rundstrahlantennepassive Rundstrahlantenneaktive, logarithmisch periodische Richtantenne
    Nennimpedanz50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω50 Ω
    Verstärkung-------------3 dB (Bypass-Einstellung), 5 dB, 10 dB, 15d B; -6 dB ohne Fremdspeisung---------------------12 dB, 6 dB, 0 dB, -6 dB
    Abmessungenca. 26 cm (Länge)258 x 273 x 35 mm417 x 320 mm180 x 1920 x 22 mm329 x 322 x 24 mm319 x 310 x 34 mm346 x 346 x 140 mm346 x 346 x 337 mm334 x 378 x 27 mm15mm ∅ x 350 mm15mm ∅ x 350 mm39 ∅ x 284 mm316 x 359 x 36 mm
    Gewichtca. 180 gca. 360 g2880 g116 gca. 620gca. 1100 gca. 1300 gca. 2270 g319 g275 g317 g
