P10T [PSM 1000]

    P10T [PSM 1000] | PSM 1000 - Serie
    Zweikanal - Stereosender | Shure

    Shure PSM 1000 – Professionelles In-Ear-Monitoring auf höchstem Niveau
    Das Shure PSM 1000 ist ein professionelles drahtloses In-Ear-Monitoring-System für anspruchsvolle Live-Produktionen, internationale Tourneen und hochwertige Festinstallationen. Es kombiniert herausragende Audioqualität, zuverlässige HF-Übertragung und modernste Funktechnologie für ein präzises und störungsarmes Bühnenmonitoring. Dank seiner professionellen Ausstattung eignet sich das Shure In-Ear-Monitoring-System besonders für Musiker, Bands, Touring-Produktionen und Veranstaltungstechniker mit höchsten Ansprüchen an Klangqualität und Betriebssicherheit.

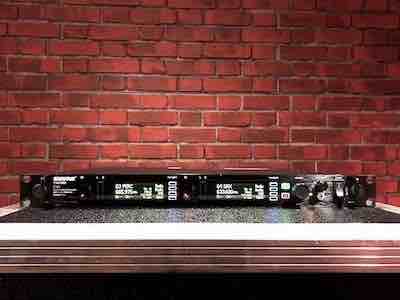

    Shure P10T – Netzwerkfähiger Zweikanal-Funksender mit 80 MHz Schaltbandbreite
    Herzstück des PSM 1000 ist der netzwerkfähige Shure P10T Funksender im robusten 19-Zoll-Rackformat. Der Zweikanal-Sender bietet eine Schaltbandbreite von bis zu 80 MHz und ermöglicht eine komfortable Fernsteuerung sowie Frequenzkoordination über Ethernet und die Shure Wireless Workbench Software. In Kombination mit dem Diversity-Taschenempfänger P10R+ überzeugt das System durch eine zuverlässige HF-Performance und eine unverfälschte Audioübertragung. Die Rückwärtskompatibilität mit dem Shure PSM 900 erweitert zudem die Einsatzmöglichkeiten.

    Professionelles In-Ear-Monitoring für Bühne, Tournee und Festinstallation
    Das Shure PSM 1000 wurde für professionelle Anwendungen entwickelt, bei denen maximale Zuverlässigkeit und präzises Monitoring entscheidend sind. Die fortschrittliche Diversity-Empfangstechnologie des P10R+ sorgt für eine stabile Funkverbindung und eine hochwertige Klangwiedergabe. Netzwerkbasierte Steuerung, intelligente Akkutechnologie und umfassende Möglichkeiten zur Frequenzkoordination machen das Shure PSM 1000 zu einer leistungsstarken Monitoring-Lösung für professionelle Musiker, Tontechniker und anspruchsvolle Live-Produktionen.

    (Quelle: Shure.com)

    Hauptmerkmale:

    ● 2-Kanal-Funksender mit Metallgehäuse im 19-Zoll-Format mit tourneetauglicher Leistung

    ● Vernetzte Steuerung über Ethernet vereinfacht die Einrichtung bei hoher Kanalzahl und ermöglicht die Fernbedienung über die Wireless Workbench Software.

    ● Internes Netzteil mit IEC-Eingangs-/Ausgangsbuchsen für einfache Kaskadierung der Stromversorgung im Rack

    ● Schaltbandbreite von bis zu 80 MHz bietet ein hohes Maß an Flexibilität in dichten und ständig wechselnden HF-Umgebungen

    ● Überragende Sender-Linearität erreicht eine drastische Reduktion der Frequenz-Intermodulation und bietet bis zu 40 kompatible Kanäle pro Frequenzbereich.

    ● Vernetzbarkeit der Sender erleichtert das Frequenzmanagement bei hohen Kanalzahlen.

    ● IR-Synchronisierung erlaubt das Senden der gefundenen Frequenzen und des Spektrum-Scans direkt an den P10T Sender.
    Ethernet-Konnektivität erlaubt die Programmierung kompatibler Frequenzen von einem Sender aus auf jedem anderen P10T Sender im Netzwerk für deutlich vereinfachte und unkomplizierte Einrichtung.
    Anzeige eines Spektrum-Scans auf dem Front-Display mit wählbarem Zoom

    ● Volle Kompatibilität mit Wireless Workbench und ShurePlus™ Channels Software bieten hervorragende Scan-Möglichkeiten, umfassendes Frequenzmanagement sowie Überwachungs- und Einstellungsmöglichkeiten im Live-Betrieb

    ● Patentiertes Audio Reference Companding gewährleistet natürlichen und transparenten Klang

    Datenblatt¹:

  • Frequenzband: L8E (626-698 MHz)
  • Durchstimmbarkeit: 25 kHz
  • Frequenzstabilität: ± 2.5 ppm
  • Nennhub: 34 kHz
  • Modulationsverfahren: Breitband FM (MPX-Stereo)
  • Modulationsart: analog
  • Kompander: Patentiertes Shure Audio Reference Companding
  • Frequenzgang: 35 Hz - 15.000 Hz
  • Systemlatenz: 0,37 ms (mit P10R+)
  • Sendeleistung: 10 mW, 50 mW (US: 100 mW)
  • Reichweite: 90 m, umgebungsabhängig
  • Geräuschpegelabstand: 90 dB (typisch)
  • Klirrfaktor (1kHz): <0.5% (typisch)
  • Signal / Rauschabstand (SNR): 90 dB(A), typ.
  • Pilotton: MPX: 19 kHz ( ± 0,3 kHz)
  • Phantomspeisung: Phantomspeisungsschutz bis zu 60 V DC
  • Konstruktionsprinzip: Drahtloses In-Ear-Monitoringsystem - Zweikanal-Sender
  • Nennimpedanz: 50 Ω
  • Audioschnittstelle (Input): XLR-3/6,3-mm-Klinke-Kombibuchse, elektronisch symmetriert
  • Audioschnittstelle (Output): 4x (2x2) XLR-3/6,3-mm-Klinke-Kombibuchse, (elektronisch symmetriert), 4x (2x2), 6,3-mm Stereoklinke(1⁄4-Stecker, audio jack, symmetrisch)
  • Audio-Modus: Stereo/MX, Mono, PTP
  • Eingangspegel (max): +12.2 dBu (Aux: -10 dBV), +29.2 dBu (Line: +4 dBu)
  • Nominalpegel: -10 dBV, +4 dBu (Aux, Line; schaltbar)
  • Eingangsimpedanz: 70,2 kΩ (Istwert)
  • Ausgangsimpedanz: direkt an Eingänge angeschlossen
  • Kopfhörerausgang: 3,5-mm-Klinke
  • Netzwerk-Schnittstelle: RJ-45-Ethernet-Buchse, 2 x pro Doppelstreifen. [Netzwerk-Kaskadierung über den zweiten Anschluss möglich und somit kein Switch erforderlich.]*
  • HF-Schnittstelle (Antenne): BNC, 50 Ω
  • Nachbarkanalselektion: > 80 dB typ. (12 dB SINAD)
  • Abmessungen: 44 x 483 x 343 mm
  • Gewicht: 4700 g
  • Stromaufnahme: 0,5 A max.
  • Versorgungsspannung: 100 - 240 V AC, 50/60 Hz, (5 A max.)
  • Strom-Schnittstelle: Kaltgerätestecker (IEC-60320 C13/C14)
  • Passende Komponenten:
    ⇒ 301 PO-15 HDS-92 Ohrhörer
    ⇒ HD 25 Kopfhörer
    ⇒ IE 4 Ohrhörer
    ⇒ P10R+ [PSM 1000] Bodypackempfänger
    ⇒ The Sidekick 3 Mono Straight Ohrhörer
    ⇒ The Sidekick 3 Stereo Ohrhörer

    Glossar:
    ⇒ Antenne [Strahler]
    ⇒ Frequenz
    ⇒ Impedanz [Wechselstromwiderstand, Wellenwiderstand]
    ⇒ Intermodulation
    ⇒ Leistung [Elektrische Leistung, Energiefluss, Wirkleistung]
    Phantomspeisung
    ⇒ Pegel [Absoluter Pegel]
    ⇒ Sendeleistung [Generatorleistung, HF-Ausgangsleistung, Senderausgangsleistung]
    Spektrum
    ⇒ Strom [Elektrischer Strom]
    ⇒ Spannung

    Fenster schließen

    ¹(Datenblatt/Komponenten): der im Verleih befindlichen Geräte und Systemvarianten! Der jeweilige Hersteller hat durchaus noch mehr Varianten im Angebot. Siehe dahingehend die Webseiten der Hersteller.

    [...]*: Keine Angaben auf den Webseiten der Hersteller. Anmerkungen auf hdg-wireless.de.

    ➠ Herstellerangaben


    PSM 1000 P10T P10T In-Ear-Monitoring, Wireless-Stereo-Transmitter, PSM 1000, Shure
    P10T [PSM 1000]P10T [PSM 1000]
    in-Ear-Monitoring
        Datenblatt¹  P10T [PSM 1000] | Shure SR 2050 IEM | Sennheiser
    Bezeichnung P10T [PSM 1000] SR 2050 IEM
    HerstellerShureSennheiser
    SeriePSM 10002000
    FrequenzbandL8E (626-698 MHz)
    ← 72 MHz →
    Bw (626-698 MHz)
    ← 72 MHz →
    Durchstimmbarkeit25 kHz25 kHz
    Frequenzstabilität± 2.5 ppm± 10 ppm
    Modulationsartanaloganalog
    ModulationsverfahrenBreitband FM (MPX-Stereo)Breitband FM (MPX-Stereo)
    KompanderPatentiertes Shure Audio Reference CompandingHDX
    Spitzenhub48 kHz
    Nennhub34 kHz24 kHz
    Nachbarkanalselektion> 80 dB typ.
    (12 dB SINAD)
    ≥ 80 dB typ.
    PilottonMPX: 19 kHz ( ± 0,3 kHz)MPX: 19 kHz (± 0,5 kHz), schaltbar
    Systemlatenz0,37 ms (mit P10R+)
    Frequenzgang35 Hz - 15.000 Hz25 Hz - 15.000 Hz
    Empfindlichkeit (Dämpfung)---0 dB bis -42 dB
    (in 3-dB-Schritten; Menü: Sensivity)
    Klirrfaktor (1 kHz)<0.5% (typisch)<0,9%
    Signal / Rauschabstand (SNR)90 dB(A), typ.> 90 dB(A)
    Equalizer---5-Band-EQ
    (100Hz, 300 Hz, 1kHz, 3kHz, 10kHz; ±12dB in 2,4dB-Schritten)
    Nominalpegel-10 dBV, +4 dBu
    (Aux, Line; schaltbar)
    Eingangspegel (max.)+12.2 dBu (Aux: -10 dBV),
    +29.2 dBu (Line: +4 dBu)
    +22 dBu
    Audioschnittstelle (Input)XLR-3/6,3-mm-Klinke-Kombibuchse, elektronisch symmetriertXLR-3/6,3-mm-Klinke-Kombibuchse, elektronisch symmetriert
    Audioschnittstelle (Output)4x (2x2) XLR-3/6,3-mm-Klinke-Kombibuchse, (elektronisch symmetriert), 4x (2x2), 6,3-mm Stereoklinke(1⁄4-Stecker, audio jack, symmetrisch)4x (2x2), 6,3-mm Stereoklinke(1⁄4-Stecker, audio jack, symmetrisch)
    Kopfhoererausgang3,5-mm-Klinke6,3-mm-Klinke,
    100 mW (32 Ω)
    Audio-ModusStereo/MX, Mono, PTPStereo, Mono
    Sendeleistung10 mW, 50 mW
    (US: 100 mW)
    10 mW, 30 mW, 50 mW,
    (Low, Standard, High;
    US: 100 mW ″Maximum″)
    Reichweite90 m, umgebungsabhängig10 m - 150 m
    HF-Schnittstelle (Antenne)BNC, 50 ΩBNC, 50 Ω
    Geräuschpegelabstand90 dB (typisch)> 90 dB
    PhantomspeisungPhantomspeisungsschutz bis zu 60 V DC
    KonstruktionsprinzipDrahtloses In-Ear-Monitoringsystem - Zweikanal-Sender Drahtlose Monitoring System - Doppel-Stereo-Sender
    Nennimpedanz50 Ω50 Ω
    Eingangsimpedanz70,2 kΩ (Istwert)200 kΩ
    Netzwerk-SchnittstelleRJ-45-Ethernet-Buchse, 2 x pro Doppelstreifen.
    [Netzwerk-Kaskadierung über den zweiten Anschluss möglich und somit kein Switch erforderlich.]*
    RJ-45-Ethernet-Buchse, 1 x pro Kanal (2 x bei SR 2050 IEM).
    [Switch bei Multikanal-Anlagen erforderlich.]*
    Stromaufnahme0,5 A max.0,1 A (SR 2000 IEM), 0,2 A (SR 2050 IEM)
    Versorgungsspannung100 - 240 V AC, 50/60 Hz, (5 A max.)100 - 240 V AC, 50/60 Hz
    Strom-SchnittstelleKaltgerätestecker (IEC-60320 C13/C14)Kaltgerätestecker (IEC-60320 C13/C14)
    Abmessungen44 x 483 x 343 mm217 x 483 x 43 mm
    Gewicht4700 g2900 g
