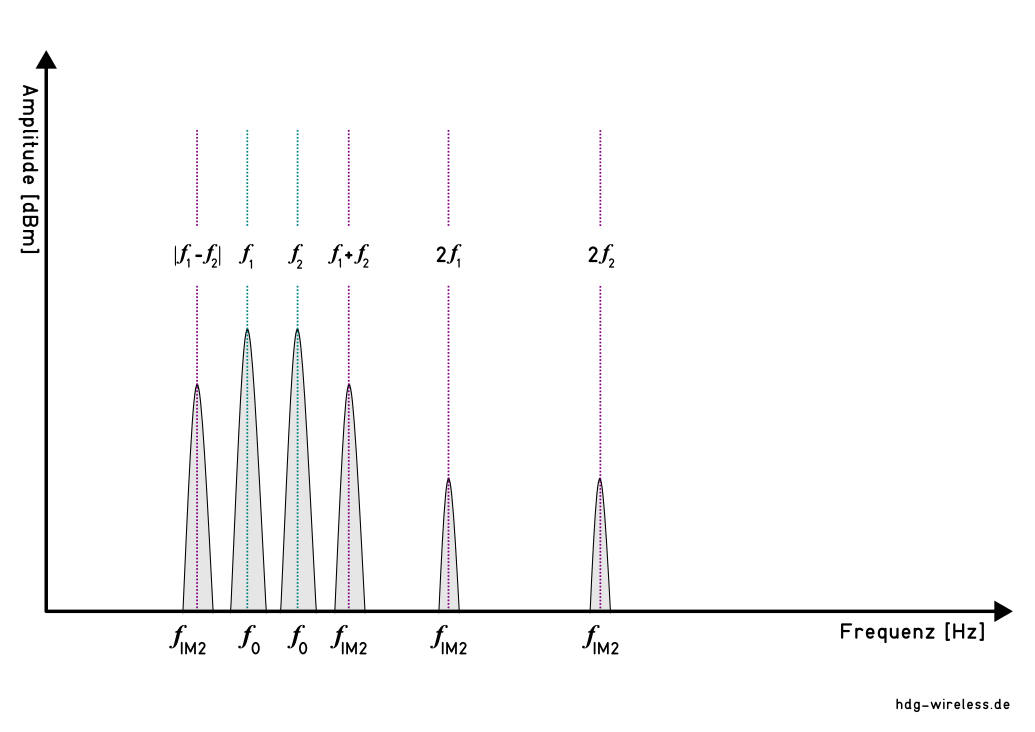

Mit Intermodulation (IM) wird die Summen- und Differenzbildung zweier (oder mehrerer) Frequenzen f bezeichnet, die an nichtlinearen Bauteilen der Senderausgangsstufen entstehen, wenn die einfallende Leistung P zu groß wird.
Intermodulation (IM):
fIM = Intermodulationsfrequenz [Hz]
n = Natürliche Zahl (ganzzahlige Faktoren) [1]
f = Frequenz (Frequenzen der Nutzsignale) [Hz]
| Ordnung | fIM (f1, f2) | f1 = 585 MHz, f2 = 586 MHz |
|---|---|---|
| 2. |
0·f1 ± 2·f2 1·f1 ± 1·f2 2·f1 ± 0·f2 |
1172 MHz ( +/- ) 1172 MHz 1171 MHz ( +/- ) 1 MHz 1170 MHz ( +/- ) 1170 MHz |
| 3. |
0·f1 ± 3·f2 1·f1 ± 2·f2 2·f1 ± 1·f2 3·f1 ± 0·f2 |
1758 MHz ( +/- ) 1758 MHz 1757 MHz ( +/- ) 587 MHz 1756 MHz ( +/- ) 584 MHz 1755 MHz ( +/- ) 1755 MHz |
| 4. |
0·f1 ± 4·f2 1·f1 ± 3·f2 2·f1 ± 2·f2 3·f1 ± 1·f2 4·f1 ± 0·f2 |
2344 MHz ( +/- ) 2344 MHz 2343 MHz ( +/- ) 1173 MHz 2342 MHz ( +/- ) 2 MHz 2341 MHz ( +/- ) 1169 MHz 2340 MHz ( +/- ) 2340 MHz |
| 5. |
0·f1 ± 5·f2 1·f1 ± 4·f2 2·f1 ± 3·f2 3·f1 ± 2·f2 4·f1 ± 1·f2 5·f1 ± 0·f2 |
2930 MHz ( +/- ) 2930 MHz 2929 MHz ( +/- ) 1759 MHz 2928 MHz ( +/- ) 588 MHz 2927 MHz ( +/- ) 583 MHz 2926 MHz ( +/- ) 1754 MHz 2925 MHz ( +/- ) 2925 MHz |
| 6. | ... | ... |
