0 |
⇒ 0°-Hauptstrahlrichtung [Hauptkeule] |
1 |
⇒ 180°-Rückstrahlrichtung [Rückkeule] |
3 |
⇒ 3-dB-Öffnungswinkel [Halbwertsbreite] |
5 |
⇒ 50 Ohm |
A |
⇒ Abklingkonstante [Dämpfungskonstante] |
⇒ Ableitungsbelag [Isolationsleitwertbelag, Querleitwert] |
⇒ Abschlußiderstand |
⇒ Absolute Permeabilität [Permeabilität] |
⇒ Absoluter Pegel [Pegel] |
⇒ Abstandsfaktor [Periodizität, Relativer Dipolabstand] |
⇒ Abstrahlcharakteristik [Richtcharakteristik] |
⇒ Abstrahlcharakteristik |
⇒ Akkumulator [Sekundärbatterie, Sekundärzelle] |
⇒ Amplitude |
⇒ Anpassung [Widerstandsanpassung] |
⇒ Anpassungsdämpfung [ matching attenuation, Schnittstellendämpfung] |
⇒ Anpassungsdämpfungsmaß |
⇒ Anpassungsfaktor |
⇒ Antenne [Strahler] |
⇒ Antennenbooster [Antennenverstärker, Booster, HF-Verstärker] |
⇒ Antennendiagramm [Richtcharakteristik, Richtdiagramm, Strahlungsdiagramm] |
⇒ Antenneneingangsleistung |
⇒ Antennenfeldzonen |
⇒ Antennengewinn [Gewinn, Leistungsgewinn] |
⇒ Antennengewinn [Antennengewinnfaktor] |
⇒ Antennengewinn-Faktor [Antennengewinnfaktor] |
⇒ Antennengewinnfaktor [Antennengewinnfaktor] |
⇒ Antennenkabel |
⇒ Antennenlänge |
⇒ Antennenpolarisation |
⇒ Antennenrichtfaktor [Richtfaktor] |
⇒ Antennenverstärker [Antennenbooster] |
⇒ Antennenwirkfläche [Wirkfläche] |
⇒ Antennenwirkungsgrad |
⇒ Äquivalente isotrope Strahlungsleistung [EIRP] |
⇒ Äquivalente Leitschichtdicke [Leitschichtdicke] |
⇒ Arbeit |
⇒ Arbeitsbereich (LogPer-Antenne) |
⇒ Ausbreitungsgeschwindigkeit [Wellengeschwindigkeit] |
⇒ Ausbreitungskoeffizient [Fortpflanzungskonstante] |
⇒ Ausbreitungskonstante [Fortpflanzungskonstante] |
⇒ Ausbreitungsmaß [Fortpflanzungskonstante] |
⇒ Ausgangswiderstand [Innenwiderstand] |
B |
⇒ B-Feld [Magnetisches Feld] |
⇒ Bandbreite [Frequenzbandbreite] |
⇒ Batterie [Primärzelle, Primärbatterie] |
⇒ Bedeckungsgrad |
⇒ Bel |
⇒ Bezugspegel |
⇒ Biegeradius |
⇒ Blindwiderstand [Reaktanz] |
⇒ Bogenmaß [Bogenwinkel] |
⇒ Bogenwinkel [Bogenmaß] |
⇒ Booster [Antennenbooster] |
C |
⇒ C-Belag [Kapazitätsbelag] |
⇒ Celsius [Grad] |
⇒ Coulomb [Elektrische Ladung] |
⇒ Coulomb-Gesetz [Coulombsche Gesetz] |
⇒ Coulomb-Kraft [Coulombsche Gesetz] |
⇒ Coulombsche Gesetz [Coulomb-Gesetz, Coulomb-Kraft] |
D |
⇒ Dämpfung |
⇒ Dämpfungsfaktor [Widerstandsanpassung] |
⇒ Dämpfungsfaktor [Eindringmaß, Eindringtiefe, Skin-Tiefe, Stromeindringtiefe ] |
⇒ Dämpfungsgrad [Dämpfungsmaß, Lehrsches Dämpfungsmaß] |
⇒ Dämpfungskonstante [Abklingkonstante] |
⇒ Dämpfungsmaß [Dämpfungsgrad] |
⇒ Dämpfungsmaß |
⇒ Dämpfungsmaß Koaxialkabel |
⇒ Dezibel |
⇒ Dezimeterwellen [Ultra High Frequency] |
⇒ Dichte [Massendichte] |
⇒ Dielektrikum |
⇒ Dielektrische Verluste |
⇒ Dielektrische Verschiebung [Elektrische Flussdichte] |
⇒ Dielektrizitätskonstante [Permittivität] |
⇒ Dielektrizitätskonstante des Vakuum [Elektrische Feldkonstante] |
⇒ Dielektrizitätszahl [Relative Permittivität] |
⇒ Dipol [λ/2-Antenne, Halbwellen-Antenne, Halbwellendipol, Zweipol] |
⇒ Dipol-Antenne [Dipol] |
⇒ Directivity [Richtfaktor] |
⇒ dissipation factor [Verlustfaktor] |
⇒ Dreieck [Fläche] |
⇒ Dreieckfläche [Fläche] |
E |
⇒ E-Ebene |
⇒ E-Feld [Elektrisches Feld] |
⇒ e-Funktion [Natürliche Exponentialfunktion] |
⇒ effective radiated power [ERP] |
⇒ effektiv abgestrahlte Leistung [ERP] |
⇒ Effektive Strahlungsleistung [ERP] |
⇒ Effektivwert [Root Mean Square, RMS] |
⇒ Eigenfrequenz [Eigenmoden, Kennfrequenz, Natural Frequency, Normalmoden] |
⇒ Eigenkreisfrequenz |
⇒ Eigenmoden [Eigenfrequenz] |
⇒ Eindringmaß [Dämpfungsfaktor] |
⇒ Eindringmaß [Leitschichtdicke] |
⇒ Eindringtiefe [Dämpfungsfaktor] |
⇒ Eindringtiefe [Leitschichtdicke] |
⇒ Einheitskreis |
⇒ Einpol [Monopol-Antenne] |
⇒ EIRP [Äquivalente isotrope Strahlungsleistung, equivalent isotropically radiated power, Strahlungsleistung] |
⇒ Elektrische Feldkonstante [Dielektrizitätskonstante des Vakuum, Permittivität des Vakuum] |
⇒ Elektrische Feldstärke |
⇒ Elektrische Flussdichte [Elektrische Verschiebungsdichte] |
⇒ Elektrische Impedanz [Komplexer Widerstand] |
⇒ Elektrische Ladung [Elektrizitätsmenge, Ladungsmenge] |
⇒ Elektrische Ladung (Coulomb) [Coulomb] |
⇒ Elektrische Länge |
⇒ Elektrische Leistung [Leistung] |
⇒ Elektrische Leitfähigkeit |
⇒ Elektrische Polarisation [Polarisation Elektrizität] |
⇒ Elektrische Verschiebungsdichte [Elektrische Flussdichte] |
⇒ Elektrischer Leitwert |
⇒ Elektrischer Strom [Strom] |
⇒ Elektrischer Widerstand |
⇒ Elektrisches Feld [E-Feld] |
⇒ Elektrisches Potential |
⇒ Elektrizitätsmenge [Elektrische Ladung] |
⇒ Elektromagnetische Welle [TEM-Welle] |
⇒ Elementarladung |
⇒ Energie |
⇒ Energiegröße [Leistungsgröße] |
⇒ equivalent isotropically radiated power [ERP] |
⇒ Erdung [Gegengewicht, Groundplane, Massebezug] |
⇒ ERP [Effektive Strahlungsleistung, effective radiated power, effektiv abgestrahlte Leistung, Strahlungsleistung] |
⇒ Erregerfrequenz |
⇒ Eulersche Zahl |
⇒ Extraterrestrisches Rauschen [Galaktisches Rauschen] |
F |
⇒ Faktor |
⇒ Farad |
⇒ Feldwellenwiderstand |
⇒ Fernfeld [Fraunhofer-Region] |
⇒ Fläche [Dreieckfläche, Kreisfläche, Kreisringfläche, Rechteckfläche] |
⇒ Flächenwiderstand |
⇒ Fluss [Definition] |
⇒ Flussdichte [Definition] |
⇒ Fortpflanzungskonstante [Ausbreitungskoeffizient, Ausbreitungskonstante, Ausbreitungsmass] |
⇒ Fraunhofer-Region [Fernfeld] |
⇒ Free Space Path Loss [Freiraumdämpfung] |
⇒ Freiraumdämpfung [Free Space Path Loss] |
⇒ Freiraumwelle |
⇒ Freiraumwellenwiderstand [Wellenwiderstand des Vakuums] |
⇒ Frequenz |
⇒ Frequenzbandbreite [Bandbreite] |
⇒ Fresnel-Region [Übergangsfeld] |
⇒ Full Width at Half Maximum [Halbwertsbreite] |
⇒ FWHM [Halbwertsbreite] |
G |
⇒ Galaktisches Rauschen [Extraterrestrisches Rauschen, Solares Rauschen] |
⇒ Gaußsche Zahlenebene [Komplexe Zahlenebene] |
⇒ Gegengewicht [Erdung, Groundplane, Massebezug] |
⇒ Generatorleistung [Sendeleistung] |
⇒ Gewinn [Antennengewinn] |
⇒ Grad [Celsius] |
⇒ Grad [Kelvin] |
⇒ Grad [Gradmaß] |
⇒ Gradmaß [Grad] |
⇒ Griechische Buchstaben |
⇒ Groundplane [Erdung, Gegengewicht, Massebezug] |
⇒ Grundrauschen |
⇒ Gütefaktor |
H |
⇒ H-Ebene |
⇒ Halbdipol [Monopol-Antenne] |
⇒ Halbwellen-Antenne [Dipol] |
⇒ Halbwellendipol [Dipol] |
⇒ Halbwertsbreite [3-dB-Öffnungswinkel, Full Width at Half Maximum, FWHM, Halbwertswinkel] |
⇒ Halbwertswinkel [Halbwertsbreite] |
⇒ Hauptkeule [0°-Hauptstrahlrichtung, Hauptstrahlrichtng, main lobe, major lobe, Strahlungskeule] |
⇒ Hauptstrahlrichtung [Hauptkeule] |
⇒ Henry |
⇒ Hertz |
⇒ HF-Ausgangsleistung [Sendeleistung] |
⇒ HF-Verstärker [Antennenbooster] |
⇒ Horizontal-Antenne [Horizontalantenne] |
⇒ Horizontalantenne [Horizontal-Antenne] |
⇒ Hüllkurvenspitzenleistung [PEP] |
I |
⇒ Imaginäre Einheit |
⇒ Imaginärteil |
⇒ Impedanz [Wechselstromwiderstand, Wellenwiderstand] |
⇒ Impedanzanpassung |
⇒ Induktion |
⇒ Induktionskonstante [Magnetische Feldkonstante] |
⇒ Induktionsspannung |
⇒ Induktivität |
⇒ Induktivitätsbelag [L-Belag] |
⇒ Innenwiderstand [Ausgangswiderstand, Quellwiderstand] |
⇒ Isolationsleitwertbelag [Ableitungsbelag] |
⇒ Isolator |
⇒ Isotropantenne [Isotropstrahler, Kugelstrahler, Punktstrahler] |
⇒ Isotropstrahler [Isotropantenne] |
J |
⇒ Joule |
K |
⇒ Kabelimpedanz [Leitungswellenwiderstand] |
⇒ Kapazität |
⇒ Kapazitätsbelag [C-Belag] |
⇒ Kartesisches Koordinatensystem |
⇒ Kelvin |
⇒ Kennfrequenz [Eigenfrequenz] |
⇒ Kennkreisfrequenz [Ungedämpfte Eigenkreisfrequenz] |
⇒ Kennwiderstand [Leitungswellenwiderstand] |
⇒ Kennwiderstand [Leitungswellenwiderstand] |
⇒ Klemmenspannung |
⇒ Koaxialkabel |
⇒ Komplexe Zahlen |
⇒ Komplexe Zahlenebene [Gaußsche Zahlenebene] |
⇒ Komplexer Impedanz [Komplexe Widerstand] |
⇒ Komplexer Widerstand [Elektrische Impedanz, Impedanz, Komplexe Impedanz, Wechselstromwiderstand] |
⇒ Kondensator |
⇒ Konstanten |
⇒ Kraft |
⇒ Kreisbogen |
⇒ Kreisfläche [Fläche] |
⇒ Kreisfrequenz [Winkelfrequenz] |
⇒ Kreisringfläche [Fläche] |
⇒ Kreisumfang [Umfang] |
⇒ Kreiswellenzahl |
⇒ Kreiszahl π [Pi] |
⇒ Kugelstrahler [Isotropantenne] |
⇒ Kupferdämpfung [Kupferverluste] |
⇒ Kupferverluste [Kupferdämpfung, Ohmsche Verluste, Resistive Dämpfung] |
⇒ Kurzschlußstrom |
L |
⇒ λ/2-Antenne [Dipol] |
⇒ λ/4-Antenne [Monopol-Antenne] |
⇒ L-Belag [Induktivitätsbelag] |
⇒ Ladungsdichte |
⇒ Ladungsmenge [Elektrische Ladung] |
⇒ LC-Schwingkreis [Schwingkreis] |
⇒ Leerlaufspannung [open circuit voltage (OCV)] |
⇒ Lehrsches Dämpfungsmaß [Dämpfungsgrad] |
⇒ Leistung [Elektrische Leistung, Wirkleistung] |
⇒ Leistungsanpassung [Impedanzanpassung, Lastanpassung, Widerstandsanpassung] |
⇒ Leistungsbezugspegel 0dBm [Bezugspegel (Leistung 1mW)] |
⇒ Leistungsdämpfungsmaß |
⇒ Leistungsdichte [Strahlungsleistungsdichte] |
⇒ Leistungsflussdichte |
⇒ Leistungsgewinn [Antennengewinn] |
⇒ Leistungsgröße [Energiegröße ] |
⇒ Leistungsverstärkungsmaß |
⇒ Leistungswurzelgröße [Feldgröße ] |
⇒ Leitfähigkeit |
⇒ Leitschichtdicke [Äquivalente Leitschichtdicke, Eindringmaß, Eindringtiefe, Skin-Tiefe, Stromeindringtiefe] |
⇒ Leitung [Übertragungsverhalten HF-Leitungen] |
⇒ Leitungsbeläge |
⇒ Leitungsdämpfung |
⇒ Leitungsquerschnittsfläche |
⇒ Leitungstheorie |
⇒ Leitungswellenwiderstand [Kabelimpedanz, Kennwiderstand, Nennimpedanz] |
⇒ Leitungswiderstand [Widerstand eines Leiters] |
⇒ Lichtgeschwindigkeit |
⇒ Linear-Antenne [Linearantenne] |
⇒ Linearantenne [Linear-Antenne] |
⇒ Logarithmisch-Periodische-Antenne [Logarithmisch-Periodische Dipolantenne, LogPer Antenne, LPDA] |
⇒ Logarithmisch-Periodische-Dipolantenne [Logarithmisch-Periodische Antenne, LogPer Antenne, LPDA] |
⇒ Logarithmus |
⇒ LogPer Antenne [Logarithmisch-Periodische-Antenne, Logarithmisch-Periodische Dipolantenne, LPDA] |
⇒ Lorentzkraft |
⇒ LPDA [Logarithmisch-Periodische-Antenne, Logarithmisch-Periodische Dipolantenne, LogPer Antenne] |
M |
⇒ Magnetische Feldkonstante [Induktionskonstante, Permeabilität des Vakuums, Magnetische Konstante, Magnetische Leitfähigkeit des Vakuums] |
⇒ Magnetische Feldstärke |
⇒ Magnetische Flussdichte |
⇒ Magnetische Konstante [Magnetische Feldkonstante] |
⇒ Magnetische Leitfähigkeit [Permeabilität] |
⇒ Magnetische Leitfähigkeit des Vakuums [Magnetische Feldkonstante] |
⇒ Magnetische Permeabilität [Permeabilität] |
⇒ Magnetischer Fluss |
⇒ Magnetisches Feld [B-Feld] |
⇒ main lobe [Hauptkeule] |
⇒ major lobe [Hauptkeule] |
⇒ Mantelwellen |
⇒ Marconi-Antenne [Monopol-Antenne] |
⇒ Maß [Relativer Pegel] |
⇒ Massebezug [Erdung, Gegengewicht, Groundplane ] |
⇒ Massendichte [Dichte] |
⇒ Monopol-Antenne [Einpol, Halbdipol, λ/4-Antenne, Marconi-Antenne, Stabantenne, Unipol, Viertelwellen-Antenne, Viertelwellenstrahler] |
N |
⇒ Nahfeld [Fresnel-Gebiet] |
⇒ Natural Frequency [Eigenfrequenz] |
⇒ Natürliche Exponentialfunktion [e-Funktion] |
⇒ Nebenkeule [Nebenzipfel] |
⇒ Nebenzipfel [Nebenkeule] |
⇒ Nennimpedanz [Leitungswellenwiderstand] |
⇒ Neper |
⇒ Newton |
⇒ Noise factor [Rauschfaktor] |
⇒ Noise figure [Rauschmaß] |
⇒ Normalmoden [Eigenfrequenz] |
O |
⇒ Öffnungswinkel |
⇒ Ohm |
⇒ Ohmsche Verluste [Kupferverluste] |
⇒ Ohmscher Widerstand [Ohmsches Gesetz, Resistanz, Wirkwiderstand] |
⇒ Ohmsches Gesetz [Ohmscher Widerstand] |
⇒ Omnidirektional [Kugelförmige Abstrahlcharakteristik] |
⇒ Omnidirektionale Abstrahlcharakteristik [Isotrop-Antenne, Kugelförmige Abstrahlcharakteristik, Omnidirektionale, Omnidirektionale Abstrahlcharakteristik, Antenne, Omnidirektionale Richtcharakteristik] |
P |
⇒ peak envelope power [PEP] |
⇒ Pegel [Absoluter Pegel] |
⇒ PEP [Hüllkurvenspitzenleistung, peak envelope power] |
⇒ Periodendauer |
⇒ Periodizität [Abstandsfaktor] |
⇒ Permeabilität [Absolute Permeabilität, Magnetische Leitfähigkeit, Magnetische Permeabilität] |
⇒ Permeabilität des Vakuums [Magnetische Feldkonstante] |
⇒ Permeabilitätszahl [Relative Permeabilität] |
⇒ Permittivität [Dielektrische Leitfähigkeit, Dielektrizität, Dielektrizitätskonstante] |
⇒ Permittivität des Vakuums [Elektrische Feldkonstante] |
⇒ Permittivitätszahl [Relative Permittivität] |
⇒ Phasendrehung [Phasenverschiebung] |
⇒ Phasengeschwindigkeit [Wellengeschwindigkeit] |
⇒ Phasenlage |
⇒ Phasenmaß [Phasenbelag, Phasenkonstante] |
⇒ Phasenverschiebung [Phasendrehung] |
⇒ Phasenverschiebungswinkel [Phasendifferenz, Phasenunterschied, Phasenverschiebung] |
⇒ Phasenwinkel |
⇒ Photonen |
⇒ Pi π [Kreiszahl] |
⇒ Planck-Konstante [Plancksches Wirkungsquantum] |
⇒ Plancksches Wirkungsquantum [Planck-Konstante] |
⇒ Polarisation |
⇒ Polarisation [Antennenpolarisation] |
⇒ Polarisation Elektrizität [Elektrische Polarisation] |
⇒ Polarisationsdämpfung |
⇒ Polarisationsebene [Polarisationsrichtung] |
⇒ Polarisationsrichtung [Polarisationsebene] |
⇒ Potenz [Potenzwert] |
⇒ Poynting Vektor [Pointing Vektor] |
⇒ Primärbatterie [Batterie] |
⇒ Primärzelle [Batterie] |
⇒ Punktladung |
⇒ Punktstrahler [Isotropantenne] |
Q |
⇒ Quant |
⇒ Quantenmechanik |
⇒ Quellenspannung |
⇒ Quellwiderstand [Innenwiderstand] |
⇒ Querleitwert [Ableitungsbelag] |
R |
⇒ Radiant |
⇒ Raumwinkel |
⇒ Rauschbandbreite |
⇒ Rauschen [Grundrauschen, Umgebungsrauschen, Rauschteppich] |
⇒ Rauschfaktor [Noise factor (F)] |
⇒ Rauschleistung |
⇒ Rauschleistungspegel |
⇒ Rauschmaß [Noise figure (NF), Rauschzahl] |
⇒ Rauschspannung |
⇒ Rauschsperre [Squelch] |
⇒ Rauschstrom |
⇒ Rauschzahl [Rauschmaß] |
⇒ Reaktanz [Blindwiderstand] |
⇒ Reaktives Nahfeld [Nahfeld] |
⇒ Realteil |
⇒ Rechteckfläche [Fläche] |
⇒ Reflection Loss [Rückflußdämpfungsmaß] |
⇒ Reflexionsdämpfung [Rückflußdämpfungsmaß] |
⇒ Reflexionsfaktor |
⇒ Relative Dielektrizitätszahlkonstante [Relative Permittivität] |
⇒ Relative elektrische Länge |
⇒ Relative Permeabilität [Permeabilitätszahl] |
⇒ Relative Permittivität [Dielektrizitätszahl, Permittivitätszahl, Relative Dielektrizitätskonstante] |
⇒ Relative Spacing [Abstandsfaktor] |
⇒ Relativer Dipolabstand [Abstandsfaktor] |
⇒ Relativer Pegel [Maß] |
⇒ Resistanz [Ohmscher Widerstand] |
⇒ Resistive Dämpfung [Kupferverluste] |
⇒ Resonanz |
⇒ Resonanzfrequenz |
⇒ Resonanzlänge [Mechanische Antennenlänge, Physikalische Antennenlänge] |
⇒ Return Loss [Rückflußdämpfungsmaß] |
⇒ Reziprozitätsgesetz [Reziprozitätstheorem, Reziprozitätsprinzip] |
⇒ Reziprozitätsprinzip [Reziprozitätsgesetz] |
⇒ Reziprozitätstheorem [Reziprozitätsgesetz] |
⇒ Richtcharakteristik [Abstrahlcharakteristik, Antennendiagramm, Richtdiagramm] |
⇒ Richtdiagramm [Antennendiagramm, Richtcharakteristik] |
⇒ Richtfaktor [Antennenrichtfaktor, Directivity, Strahlungsgewinn] |
⇒ RMS [Effektivwert] |
⇒ Root Mean Square [Effektivwert] |
⇒ Rückflußdämpfung [Return Loss, Rückstreudämpfung ] |
⇒ Rückflußdämpfung [Rückflußdämpfungsmaß] |
⇒ Rückflußdämpfungsfaktor [Rückflußdämpfung, SRL, Structural Return Loss] |
⇒ Rückflußdämpfungsmaß [Reflection Loss, Reflexionsdämpfung, Return Loss, Rückflußdämpfung] |
⇒ Rückkeule [180°-Rückstrahlrichtung] |
⇒ Rücklaufleistung |
⇒ Rundstrahlantenne [Rundstrahler] |
⇒ Rundstrahler [Rundstrahlantenne] |
S |
⇒ S/N [signal-to-noise-ratio] |
⇒ Scale Factor [Stufungsfaktor] |
⇒ Schalldruck [Schallwechseldruck] |
⇒ Scheinleistung |
⇒ Scheinwiderstand |
⇒ Schlankheitsgrad |
⇒ Schwingkreis [LC-Schwingkreis] |
⇒ Schwingung |
⇒ Schwingungsdauer |
⇒ Sekundärbatterie [Akkumulator] |
⇒ Sekundärzelle [Akkumulator] |
⇒ Sendeleistung [Generatorleistung, HF-Ausgangsleistung, Senderausgangsleistung] |
⇒ Senderausgangsleistung [Sendeleistung] |
⇒ SI-Einheiten |
⇒ Siemens |
⇒ Signal-Rausch-Verhältnis [Signal-to-Noise-Ratio] |
⇒ Signal-to-Noise-Ratio [Signal-Rausch-Verhältnis, S/N, SNR] |
⇒ Skin-Effekt |
⇒ Skin-Tiefe [Dämpfungsfaktor] |
⇒ Skin-Tiefe [Leitschichtdicke] |
⇒ SNR [signal-to-noise-ratio] |
⇒ Solares Rauschen [Galaktisches Rauschen] |
⇒ Spannung |
⇒ Spannungsanpassung |
⇒ Spannungsbezugspegel 0dBµV [Bezugspegel (Spannung 1µV)] |
⇒ Spezifischer Widerstand |
⇒ Spule |
⇒ SQ [Squelch] |
⇒ SQL [Squelch] |
⇒ Squelch [Rauschsperre, SQ, SQL] |
⇒ SRL [Rückflußdämpfungsfaktor] |
⇒ Stabantenne [Monopol-Antenne] |
⇒ Standing-Wave-Ratio [Stehwellenverhältnis] |
⇒ Stehende Welle [Stehwelle] |
⇒ Stehwelle [Stehende Welle] |
⇒ Stehwellenverhältnis [SWV, Standing-Wave-Ratio, SWR, Voltage Standing Wave Ratio, VSWR, Welligkeit, Welligkeitsfaktor] |
⇒ Steradiant |
⇒ Stichleitung [Stub] |
⇒ Strahler [Antenne] |
⇒ Strahlung |
⇒ Strahlungsdiagramm [Antennendiagramm] |
⇒ Strahlungsdivergenz |
⇒ Strahlungsenergie [Energie] |
⇒ Strahlungsfluß [Strahlungsleistung] |
⇒ Strahlungsgewinn [Richtfaktor] |
⇒ Strahlungsimpedanz |
⇒ Strahlungskeule [Hauptkeule] |
⇒ Strahlungsleistung [ERP] |
⇒ Strahlungsleistung |
⇒ Strahlungsleistung [≙ Strahlungsfluß] |
⇒ Strahlungsleistungsdichte [Leistungsdichte, Leistungsflussdichte] |
⇒ Strahlungsstärke [Strahlstärke, Strahlungsintensität] |
⇒ Strahlungswiderstand |
⇒ Strom [Elektrischer Strom] |
⇒ Stromanpassung |
⇒ Stromdichte |
⇒ Stromeindringtiefe [Dämpfungsfaktor] |
⇒ Stromeindringtiefe [Leitschichtdicke] |
⇒ Structural Return Loss [Rückflußdämpfungsfaktor] |
⇒ Stub [Stichleitung] |
⇒ Stufungsfaktor [Scale Factor] |
⇒ SWR [Stehwellenverhältnis] |
⇒ SWV [Stehwellenverhältnis] |
T |
⇒ TEM-Welle [Elektromagnetische Welle] |
⇒ Thermisches Rauschen [Johnson-Nyquist-Rauschen, Wärmerauschen] |
⇒ Transversalwelle |
U |
⇒ Übergangsfeld [Fresnel-Region] |
⇒ Übertragungsverhalten HF-Leitungen [Leitung] |
⇒ UHF [Ultra High Frequency] |
⇒ Ultra High Frequency [UHF, Dezimeterwellen] |
⇒ Umfang |
⇒ Ungedämpfte Eigenkreisfrequenz [Kennkreisfrequenz] |
⇒ Unipol [Monopol-Antenne] |
V |
⇒ Vektorielle Größe |
⇒ Velocity Factor [Verkürzungsfaktor] |
⇒ Verkürzungsfaktor [Velocity Factor] |
⇒ Verkürzungsfaktor (Antennen) |
⇒ Verkürzungsfaktor (Leitungen) |
⇒ Verlegeradius [Biegeradius] |
⇒ Verlustfaktor [dissipation factor] |
⇒ Verlustwiderstand |
⇒ Verlustwinkel |
⇒ Verschiebungsdichte [Elektrische Flussdichte] |
⇒ Verschiebungsflussdichte [Elektrische Flussdichte] |
⇒ Verschiebungsstrom |
⇒ Verstärkungsfaktor |
⇒ Vertikal-Antenne [Vertikalantenne] |
⇒ Vertikalantenne [Vertikal-Antenne] |
⇒ Very High Frequency [VHF] |
⇒ VHF [Very High Frequency] |
⇒ Viertelwellen-Antenne [Monopol-Antenne] |
⇒ Viertelwellenstrahler [Monopol-Antenne] |
⇒ Vollwinkel |
⇒ Volt |
⇒ Voltage-Standing-Wave-Ratio [Stehwellenverhältnis] |
⇒ Vor-/Rück-Verhältnis [front to back ratio, Vor-Rück-Verhältnis, Vor-Rückverhältnis] |
⇒ Vorlaufleistung |
⇒ VSWR [Stehwellenverhältnis] |
W |
⇒ Wanderwelle |
⇒ Watt |
⇒ Wechselstrom |
⇒ Wechselstromwiderstand [Komplexer Widerstand] |
⇒ Weißes Rauschen |
⇒ Welle |
⇒ Wellenausbreitung |
⇒ Wellengeschwindigkeit [Phasengeschwindigkeit] |
⇒ Wellengeschwindigkeit [Ausbreitungsgeschwindigkeit] |
⇒ Wellenimpedanz [Wellenwiderstand] |
⇒ Wellenlänge |
⇒ Wellenvektor |
⇒ Wellenwiderstand [Impedanz, Wellenimpedanz] |
⇒ Wellenwiderstand des Vakuums [Freiraumwellenwiderstand] |
⇒ Wellenzahl |
⇒ Welligkeit [Stehwellenverhältnis] |
⇒ Welligkeitsfaktor [Stehwellenverhältnis] |
⇒ Widerstand |
⇒ Widerstandsanpassung [Anpassung] |
⇒ Widerstandsbelag |
⇒ Winkel |
⇒ Winkelfrequenz [Kreisfrequenz] |
⇒ Winkelmaß |
⇒ Wirkfläche [Antennenwirkfläche] |
⇒ Wirkleistung [elektrische Leistung] |
⇒ Wirkungsgrad |
⇒ Wirkwiderstand [Ohmscher Widerstand] |
Z |
⇒ Zahl |
⇒ Zirkulator |
⇒ Zweipol [Dipol] |
Strahler
Schaltzeichen Antenne:
Antennen sind Strahler, die entlang ihrer geometrischen Ausdehnung radial die ihnen zugeführte Leistung P ( Antenneneingangsleistung PE ) in elektromagnetische Strahlung ( Strahlungsleistung PS ) umwandeln.
Tx = Transmitter (Sender)
Rx = Receiver (Empfänger)
Die einfachste Form einer Antenne ist ein Stück Draht, der in seiner geometrischen Länge l auf die Wellenlänge λ der Frequenz f (Sende-/Empfangsfrequenz) angepasst ist, bzw. dem Frequenzbereich der Schaltbandbreite (Bandbreite b) der verwendeten Funktechnik.
Je nach Verhältnis der Antennen-Länge l zur Wellenlänge λ wird die Antenne als Viertelwellen- (λ/4-), Halbwellen- (λ/2-) oder Ganzwellen-Antenne (λ-Antenne) bezeichnet.
Eine Antenne dient als Anpassungstransformator für das Einkoppeln des technischen Leitungswellenwiderstands ZL (50 Ω) an den Feldwellenwiderstand ZF des freien Raums (≈ 377 Ω).
D.h. sie ist die technische Schnittstelle der Wellentypwandlung zwischen leitungsgeführten (Kabel, Hohlleiter, u.a.) und ungeführten elektromagnetischen Wellen (Freiraumwellen).
Elektrische Feldlinien einer λ/2- Dipolantenne:
Die elektrischen Feldlinien einer λ/2-Dipolantenne verlaufen durch den umgebenden Raum von einem λ/4-Dipolstab zum gegenüberliegenden λ/4-Dipolstab.
Elektrische Feldlinien einer λ/4- Stabantenne:
Eine geerdete λ/4-Stabantenne entsteht, wenn bei einem linearen Dipol die gegenüberliegene Antenne durch eine "ideal leitende" Fläche ersetzt wird.
Diese Bauform wird auch Ground Plane, Monopolantenne Viertelwellenstrahler oder Marconi-Antenne genannt.
Wichtige Kenngrößen die über die Funktionsweise von Antennen Auskunft geben sind:
Richtcharakteristik
Richtfaktor D
Antennenwirkungsgrad η
Antennengewinn G
Vor-/Rück-Verhältnis
Öffnungswinkel α
Halbwertsbreite φ
u.a.
Die unsymmetrische Monopol-Antenne und die symmetrisch gespeiste Dipol-Antenne gehören zu den Vertikalantennen und stellen die einfachsten Antennenarten dar.

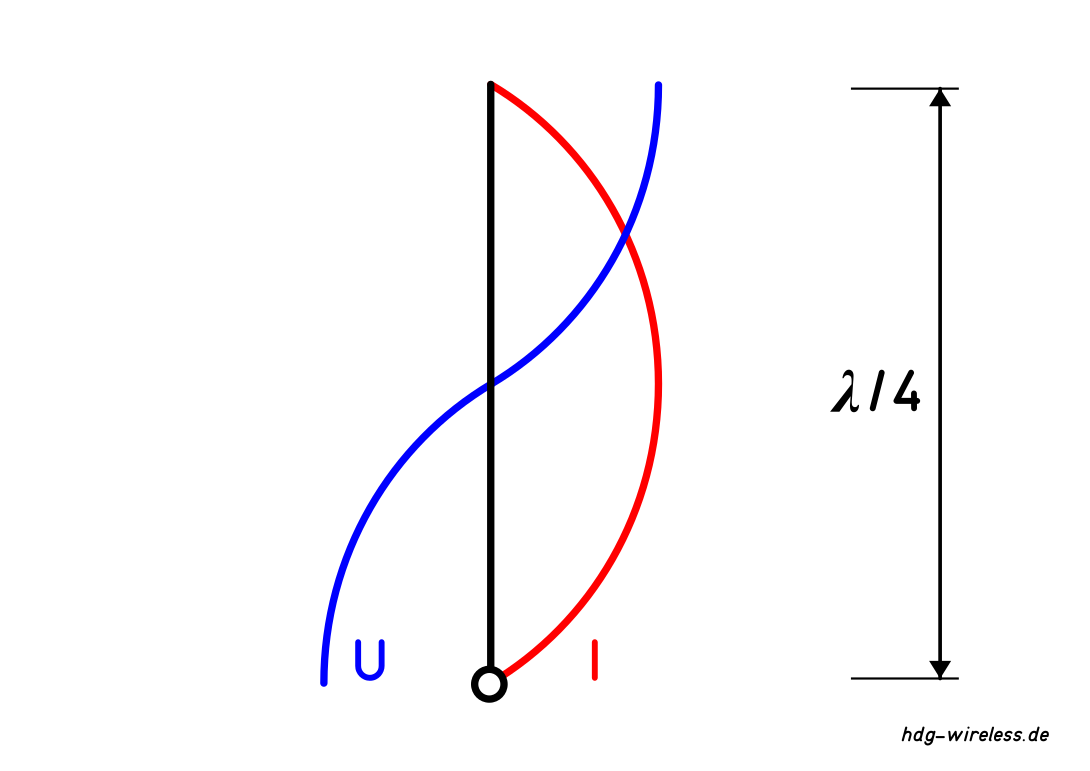

Die Monopol-Antenne ist eine unsymmetrische λ/4-Linearantenne.

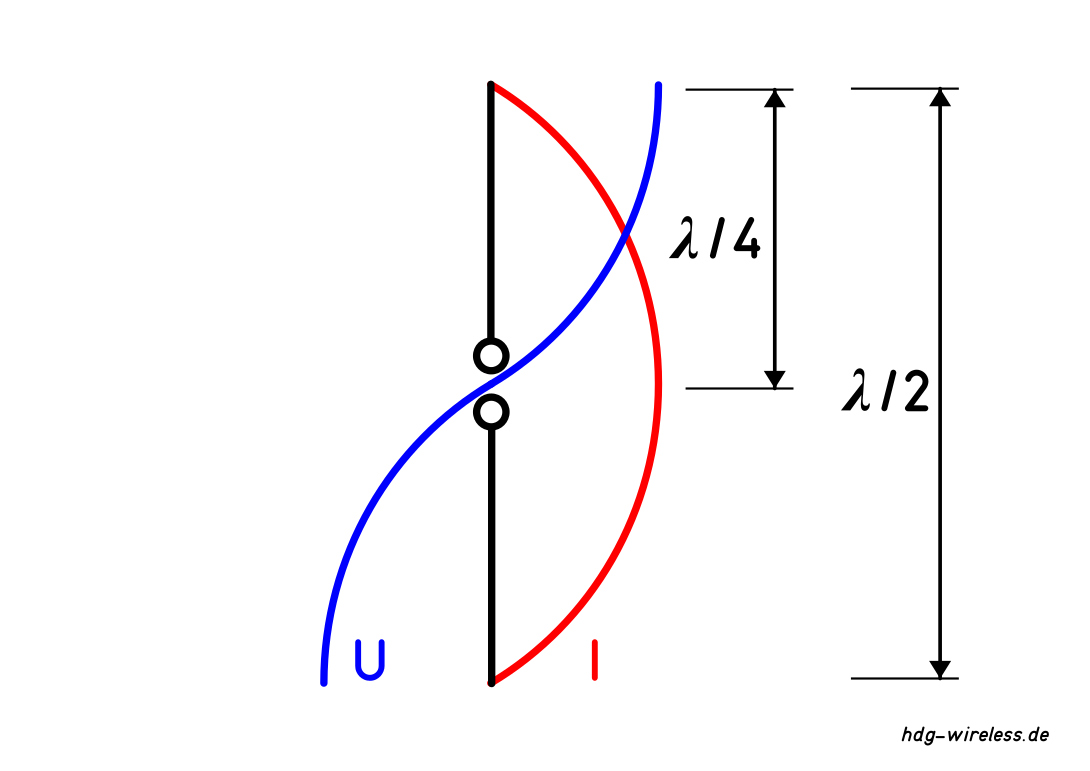

Die Dipol-Antenne ist die einfachste symmetrische λ/2-Linearantenne und bildet das Grundelement fast aller Antennenformen.
Antennentheorie
Die Leitungstheorie ist die einfachste Herleitung der Entstehung einer Dipol-Antenne anhand einer Paralleldrahtleitung, deren offene Enden auseinander gespreizt sind.
Etwas mehr Phantasie wird bei der Herleitung einer Dipol-Antenne aus einem LC-Schwingkreis benötigt:
Bei dieser Theorie wird der Schwingkreis am Kondensator auseinandergefaltet und die Platten in ihren Fläche immer weiter reduziert, so dass sich der kapazitive Anteil letzendlich auf die beiden Enden des resultierenden zylindrischen Leiters konzentriert. Der induktive Anteil stellt die Längenausdehnung des Leiters dar, d.h. die Windungen der Spule sind zu einem linearen Leiter auseinandergezogen.

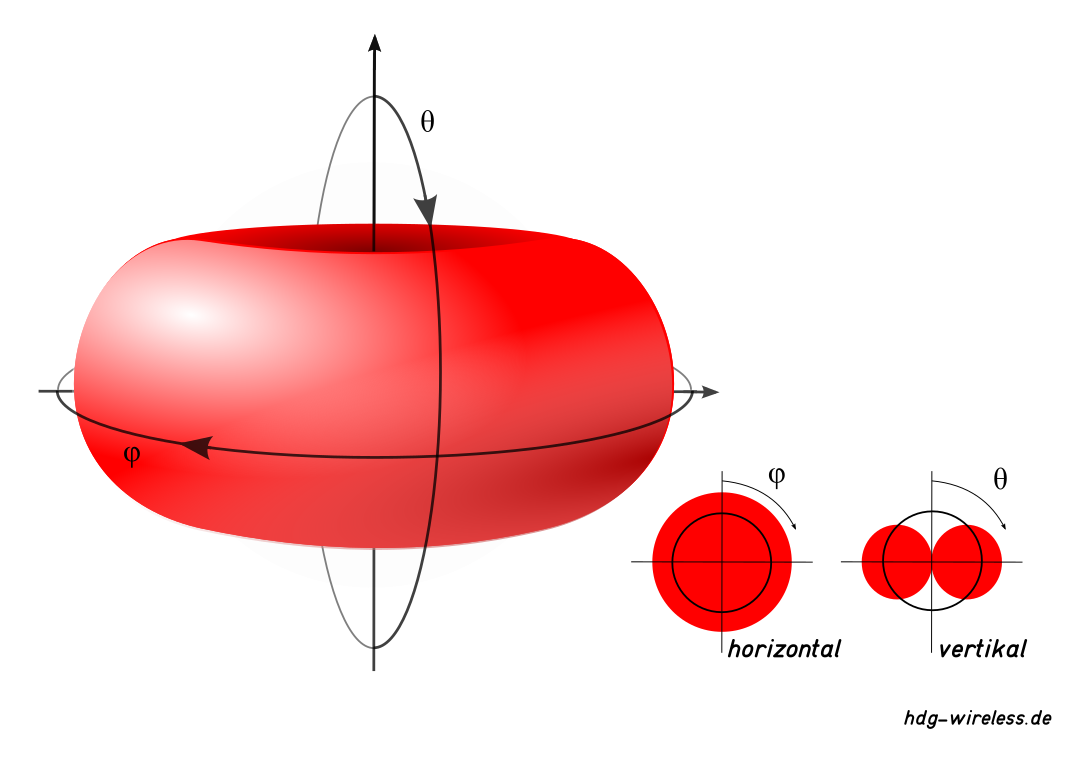

Mit Ausnahme einer Rundstrahlantenne[1] weisen reale Antennen immer eine mehr oder weniger ausgeprägte Richtcharakteristik auf die durch Antennengewinn G, Halbwertsbreite φ und Vor-/Rück-Verhältnis beschrieben wird.
Umgangssprachlich werden diese Antennen dann auch als Richtantennen oder Gewinnantennen bezeichnet.
Als theoretische Vergleichsantenne für Gewinnatennen kann einerseits die Isotropantenne, mit einem definierten Bezugswert von 0 dBi, oder die reale Dipolantenne, mit dem definierten Bezugswert von 0 dBd, herangezogen werden.
Omnidirektionale Richtcharakteristik (Isotrop-Antenne):
Die Isotropantenne ist eine theoretische, punktförmigen Antenne mit den idealen Eigenschaften einer verlustlosen und omnidirektionalen Richtcharakteristik .
[1] Im Vergleich zum theoretischen Isotropstrahler weißt eine sogenannte Rundstrahlantenne einen radialen Antennengewinn auf und ist somit "eigentlich" ebenfalls gerichtet.
Die Gewinn-Betrachtung bezieht sich i.d.R. aber auf das Horizontaldiagramm und daher ist ein Rundstrahler ungerichtet.
Antennentypen-Übersicht |
|||
---|---|---|---|
Antennentyp | Gewinn dBi |
Gewinn dBd |
Öffnungswinkel α |
Isotropantenne | 0 dBi | --- | 360° |
(theoretischer Kugelstrahler, definiert) | |||
λ/2 - Dipol | 2 dBi | 0 dBd | 360° |
linear-polarisierter Rundstrahler | |||
Log-Per-Antenne | 6 dBi | 4 dBd | 100° |
linear-polarisierte Logarithmisch-Periodische-Dipolantenne (Richtantenne) | |||
Helix-Antenne | 12-14 dBi | 10-12 dBd | 63° |
zirkular-polarisierte Richtantenne |
Ersatzschaltbild Antenne:
R = Widerstand (V = Verlustwiderstand) [Ω]
RS = Strahlungswiderstand [Ω]
X = Blindwiderstand [Ω]
i = imaginäre Einheit [1]
Alle Antennen weisen einen Strahlungswiderstand RS, einen rein ohmschen Verlustwiderstand (ohmscher Widerstand R) und einen Blindanteil (Blindwiderstand X) auf.
Für ein besseres Verständnis der Funktionsweise einer Antenne, hilft die Veranschaulichung der Ausbreitung einer elektromagnetischen Welle.
Bei elektromagnetische Wellen handelt es sich um sogenannte Transversalwellen, d.h. sie haben Polarisationsebenen bei denen die Vektoren des elektrischen Feldes (elektrische Feldstärke E→), des magnetischen Feldes (magnetische Feldstärke H→) und die Ausbreitungsrichtung immer senkrecht zueinander stehen.
In der hier besprochenen Funktechnik ist ausschließlich das elektrische Feld, bzw. der elektrische Anteil der Wellenausbreitung von Interesse. Also beziehen sich alle Polarisationsangaben immer auf die Ausrichtungsebene parallel zur Längenausdehnung der betrachteten Antenne.
Strahler
Antennen werden auch als Strahler bezeichnet. Diese Benennung ist zumindest zum Teil etwas irreführend, da nach dem Reziprozitätstheorem eine Antenne grundsätzlich sowohl für die Aussendung als auch den Empfang elektromagnetischer Wellen geeignet ist.
Konstante | Wert | Einheit |
---|---|---|
Freiraumwellenwiderstand Z0 | ||
Z0 | 376,73031366685 | Ω |
Z0 =
√
µ0
ε0
=
µ0c0 =
377 Ω ≈
120π Ω [1]
[1]: für c0 = 3·109m |
