Stichleitung

Stub

Eine Stichleitung ist eine am Ende offene oder kurzgeschlossene Leitung bestimmter Länge l um Anpassungen zu erreichen.

Jede Antennenleitung (z.B. Koaxialkabel) weist eine gewisse Induktivität L und Kapazität C auf.

Leitungsbeläge

Bild: Ersatzschaltbild Wellenwiderstand Koaxialkabel, Leitungsbeläge
L' = Induktivitätsbelag [Hm-1]
C' = Kapazitätsbelag [Fm-1]

Kurzgeschlossene oder offene Leitungen (Leerlauf) verhalten sich je nach Verhältnis von der Länge l der Leitung zur Wellenlänge λ des Signals induktiv oder kapazitiv. Bestimmte Längen verhalten sich ähnlich wie Serien- oder Parallelschwingkreise.

Die komplexe Impedanz Z einer Leitung deren Länge l unterhalb einem Viertel der Wellenlänge λ (<λ/4) der betrachteten Wechselgröße liegt, wirkt immer als reiner Blindwiderstand X.

Z = R ± jX     [ Ω ]

Z = komplexe Impedanz [Ω]
R = Resistanz [Ω]
j = imaginäre Einheit [1]
X = Blindwiderstand [Ω]

Die Reaktanz X ist bei offener Leitung kapazitiv (XC).

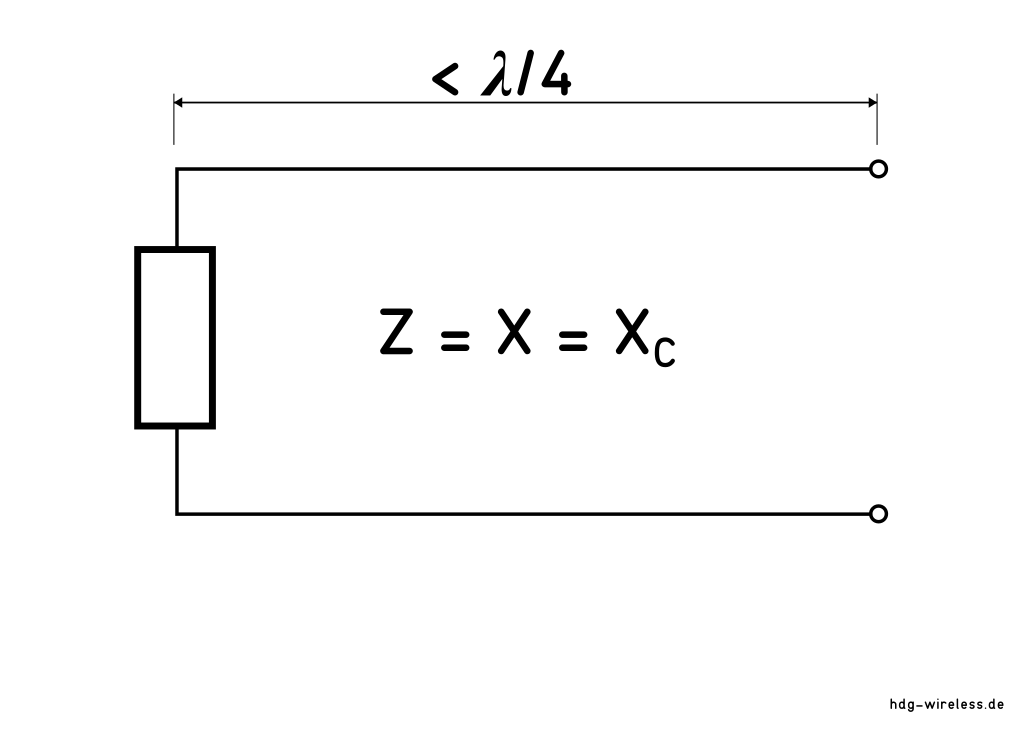

Ersatzschaltbil: Stichleitung offen

Bei geschlossener Leitung (Kurzschluss) ist der Blindwiderstand X der Leitung induktiv (XL).

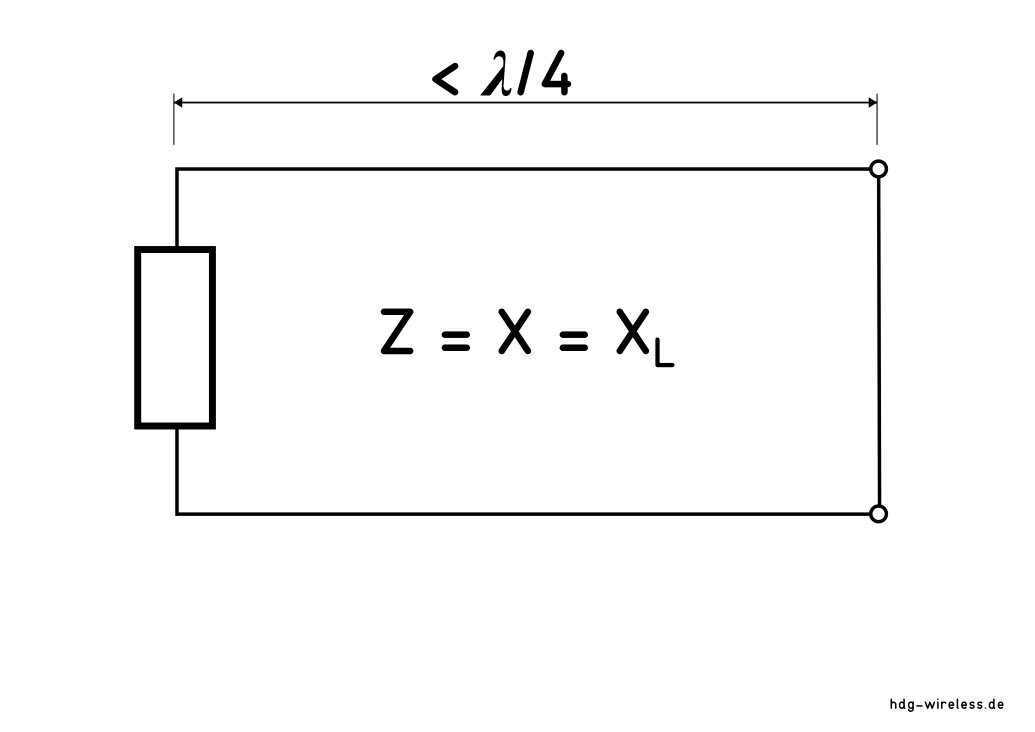

Ersatzschaltbil: Stichleitung kurzgeschlossen

⇒ Antenne
⇒ Blindwiderstand
⇒ Impedanz
⇒ Induktivität
⇒ Induktivitätsbelag
⇒ Kapazität
⇒ Kapazitätsbelag
⇒ Komplexer Widerstand
⇒ Leitung
⇒ Reaktanz [ ⇒Blindwiderstand ]
⇒ Resistanz [ ⇒Ohmscher Widerstand ]
⇒ Wellenlänge
