Verlustfaktor tanδ, DF

dissipation factor

Der Verlustfaktor tanδ (≙ DF[1]) ist der Tangens des Verlustwinkels δ.

[1] Das Symbol DF für "dissipation factor" wird auf diesen Seiten nicht verwendet.

Verlustfaktor:

tanδ = tanδ = RωC =
R / ωL
    [ 1 ]

tanδ = Verlustfaktor [1]
δ = Verlustwinkel [1]
R = ohmscher Widerstand [Ω]
ω = Kreisfrequenz [s-1]
C = Kapazität [F]
L = Induktivität [H]

Der Verlustfaktor tanδ beschreibt das Verhältnis des verlustbehafteten Realteils Re(Z) zum verlustfreien Imaginärteil Im(z) eines komplexen Widerstands Z.

Der Verlustfaktor tanδ einer Spule errechnet sich aus dem ohmschen Widerstand R des Leitermaterials, der Kreisfrequenz ω der sinusförmigen Wechselgrößen (Strom I, Spannung U) und der Induktivität L der Spule:

tanδ(Spule) =
R / ωL
    [ 1 ]

tanδ = Verlustfaktor [1]
R = ohmscher Widerstand [Ω]
ω = Kreisfrequenz [s-1]
L = Induktivität [H]

Der Verlustfaktor tanδ eines Kondensators errechnet sich aus dem ohmschen Widerstand R des leitenden Materials, der Kreisfrequenz ω der sinusförmigen Wechselgrößen (Strom I, Spannung U) und der Kapazität C des Kondensators:

tanδ(Kondensator) = RωC     [ 1 ]

tanδ = Verlustfaktor [1]
R = ohmscher Widerstand [Ω]
ω = Kreisfrequenz [s-1]
C = Kapazität [F]

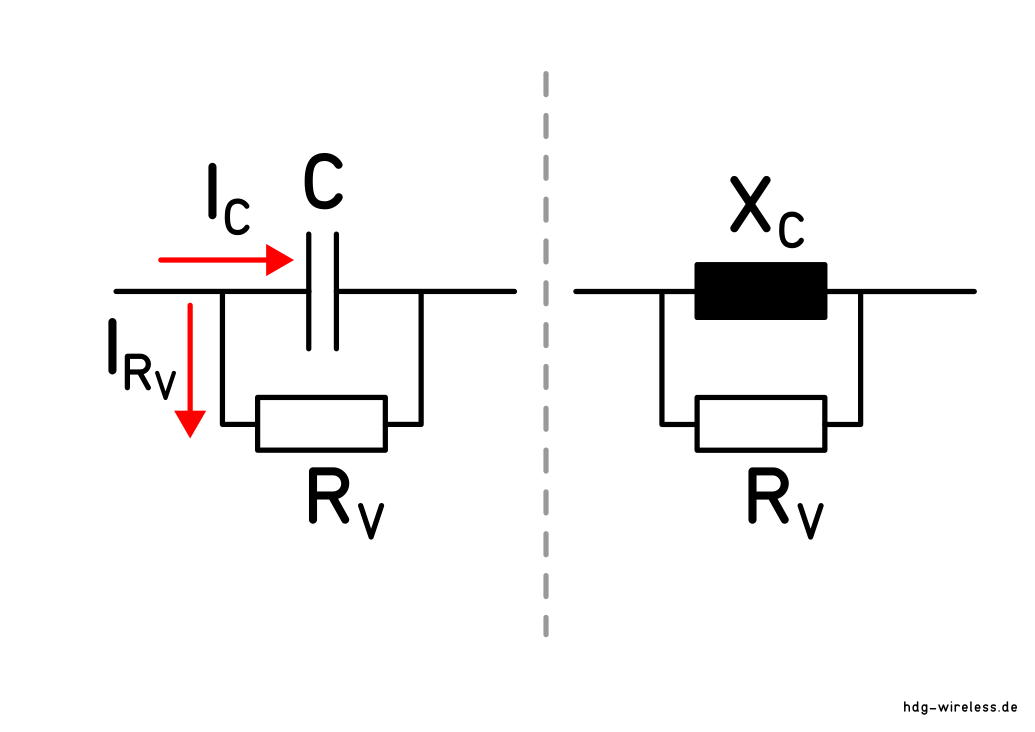

Ersatzschaltbild: Kondensator
tanδ(Kondensator) =
IRV / IC
    [ 1 ]

tanδ = Verlustfaktor [1]
I = Strom [Ω]
RV = Verlustwiderstand [Ω]
C = Kapazität [F]

tanδ(Kondensator) =
XC / RV
    [ 1 ]

tanδ = Verlustfaktor [1]
X = Blindwiderstand [Ω]
RV = Verlustwiderstand [Ω]
C = Kapazität [F]

Ersatzschaltbild: Kondensator

Ableitung Farad

1 F = 1
A2 s4 / kg m2
= 1
A s / V
= 1
C / V
= 1
J / V2
=1
C2 / N m
= 1
s / Ω

Ableitung Henry

1 H = 1
kg m2 / A2 s2
= 1
V s / A
= 1 Ω s =
1 / F s-2

Ableitung Ohm

1 Ω = 1
kg m2 / A2 s3
= 1
V / A
= 1
1 / S

⇒ Induktivität
⇒ Kapazität
⇒ Kreisfrequenz
⇒ Ohmscher Widerstand
⇒ Verlustwinkel
